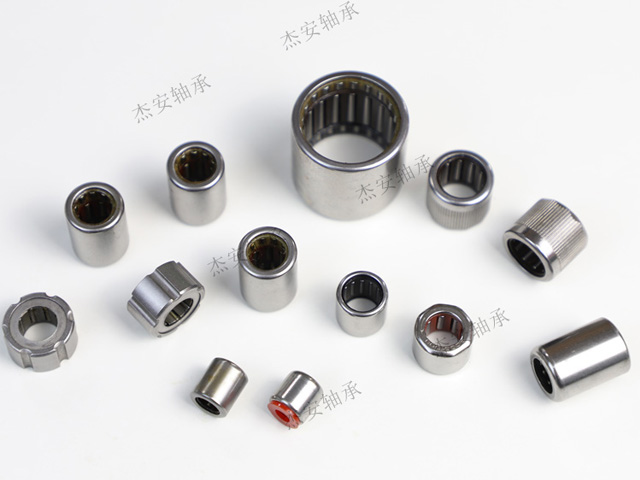

單向滾針軸承

衝壓外圈滾針離合器俗稱單向軸承或者單向滾針軸承，是由合金板材拉伸而成的薄壁外圈，保持架，彈簧片和滾針組成的單方向運動的軸承，可作為轉換器、止回裝置、超越離合器，廣泛應用於健身器材，點鈔機，洗衣機，漁具，玩具車等需要起到逆止作用的傳動件上。

衝壓外圈滾針離合器(單向軸承) 可作為轉換器、止回裝置、超越離合器。HF(滾針離合器)：由衝壓外圈和塑料保持架組成；保持架可以自帶塑料簧片也可以上不鏽鋼簧片引導滾針，外圈上的斜麵滾道和滾針作為鎖緊裝置。HFL(離合器和軸承組件)：支承軸承裝在滾針離合器的兩側並承受徑向負荷,作為支承軸承的是滾針和塑料保持架組件。

主要特點：

1. 單向運動，反向鎖緊；
2. 轉換頻率及轉換精度高。

結構見下表：

外圈

1. 材料：一般為ST14低碳鋼
2. 加工：經由衝床衝壓或者油壓機拉伸成型
3. 熱處理：滲碳，高頻回火

保持架

1. 材料：增加尼龍PA66
2. 加工：注塑機注塑
3. 熱處理：無

滾針

1. 材料：GCr15軸承鋼
2. 加工：經由磨床磨加工
3. 熱處理：淬火HRc60-64

彈簧片
材料：樹脂或者不鏽鋼

注1：單向軸襯個保持架均為尼龍材質；KF表示保持架上的彈簧片為尼龍材質，無KF表示保持架上的彈簧片為不鏽鋼；
注2：R表示軸承外圈滾花以增加咬合力；

(2)為使滾針隨時處於鎖緊位置，保持架帶有不鏽鋼彈簧片。

限轉速對油和脂潤滑均有效,寬度偏差-0mm～-0.25mm,特殊要求訂貨時說明。
